راهنمای اجرا و نصب دستگاه داکت اسپلیت (بخش تاسیسات الکتریکی)

داکت اسپلیت,راهنمای اجرا و نصب داکت اسپلیت

آنچه در این نوشته خواهیم گفت

راهنمای اجرا و نصب دستگاه داکت اسپلیت (بخش تاسیسات الکتریکی)

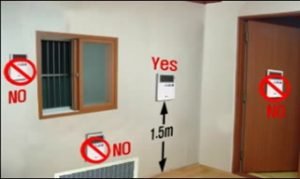

نصب ترموستات دیجیتال

ترموستات دستگاه داکت اسپلیت در ارتفاع 1/5 متری از کف تمام شده و ترجیحا در مسیر برگشت هوا به دستگاه یا دریچه برگشت نصب می‌شود. همچنین، این ترموستات را در نزدیکی درب ورودی، پنجره و دستگاه‌های حرارت‌زا نباید قرار داد.

نصب ترموستات دیجیتال

کابل فرمان و قدرت دستگاه داکت اسپلیت

کابل قدرت به جهت تامین برق یونیت خارجی از جعبه فیوز تا محل قرارگیری یونیت خارجی دستگاه باید اجرا گردد. کابل قدرت برای دستگاه‌های تک فاز حداقل 4×3 و دستگاه‌های سه فاز حداقل 4×5 است. همچنین، کابل فرمان 1/5×5 نیز بمنظور کنترل موتور فن بین یونیت داخلی و خارجی باید اجرا شود. ضمنا، کابل مورد استفاده از کنتور برق تا جعبه فیوز واحد‌ها حداقل باید با سطح مقطع 6 میلیمتر اجرا شود. لازم به ذکر است که اجرای کابل قدرت به عهده کارفرمای محترم می‌باشد.

یکی از نکات مهم در دستگاه‌های سه فاز این است که کنترل فاز و بی‌متال بر روی برق ورودی هر دستگاه باید نصب گردد که اجرای آن الزامیست. همچنین، محاسبه دقیق ضخامت کابل‌ها با توجه به طول کابل و مصرف برق دستگاه (در وب سایت داکتینو قید شده است) به عهده مهندسین برق پروژه می‌باشد.

پیشنهاد:
جهت بهره برداری بهتر از دستگاه‌های داکت اسپلیت، پیشنهاد می‌شود که کابل برق یونیت داخلی و خارجی (به همراه فیوز مجزا) بصورت جداگانه اجرا گردد تا هزینه نصب داکت اسپلیت نیز پایین آید.

فیوز مناسب برای دستگاه‌های داکت اسپلیت

جدول زیر، نوع فیوز موردنیاز را متناسب با ظرفیت دستگاه ارائه می‌دهد.

ظرفیت دستگاه (Btu/h)آمپرفیوز  مناسب
2400010C16
3000012/5C20
3600014/5C20
4200016C25
480008/5 (سه فاز)C20
600009 (سه فاز)C25

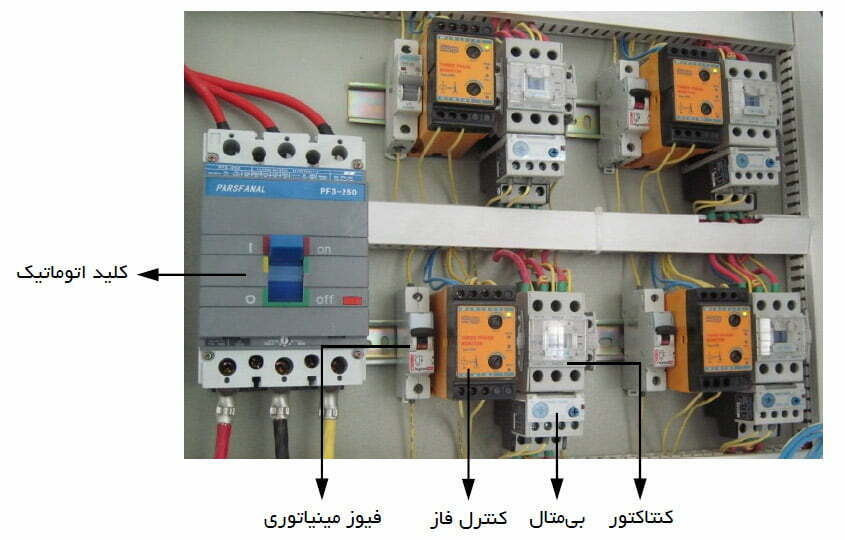

نمونه تابلوی برق برای چهار دستگاه داکت اسپلیت سه فاز

نمونه تابلوی برق
